下图为我公司3#装配车间平面图,厂房尺寸为277x177米,分七跨。北面3跨跨距27米,南面4跨跨距为24米,下面以此工厂为例,比较一下密集型母线槽和传统电缆线两种配电方案的造价。

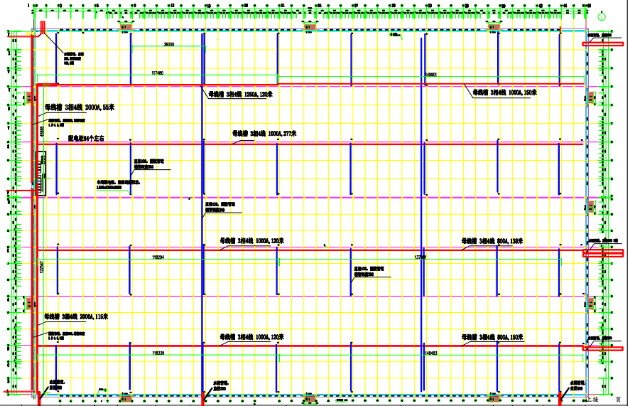

1#配电站放置到第三跨西端,红色粗实线为母线槽,蓝色为从母线槽接线箱到低压柜的电缆。母线槽每个插接箱安装500安培的断路器,负责为2个低压柜供电,需要插接箱64个,每个低压柜容量设计为200-250安培。
3#厂房需要母线槽和电缆的规格和数量如下:
母线槽使用量
1.2000A 170米
2.1250A 120米
3.1000A 670米
4.800A 290米
电缆使用量
5.5x95mm^2 (282A) 或5x70mm^2 (231A) 1500米
5x95mm^2价格为249.5元/米,
第5项电缆的总价为 1500*249.5= 37.5万元
按照上次招标后的结果,3#厂房母线槽的总价为:162.4万元。加上电缆部分的37.5万元,总价约199.825万元。母线槽为交钥匙工程。
电缆载荷表如下

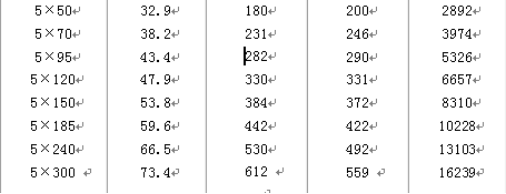

电缆线径 电缆直径 空气中载流量A 埋地载流量A 重量g/米
如下为使用电缆替代母线槽的方案:

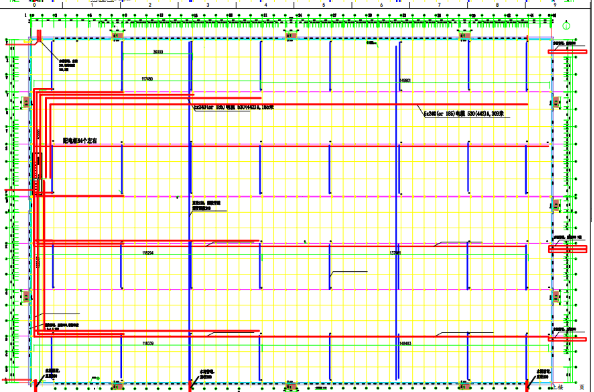

如果使用电缆替代母线槽,为了达到母线槽的效果,则电缆走向如上图(未完全画出)所示,电缆为星形发散结构。红色部分应该使用5x240mm^2的电缆(530A),或降一级到5x185mm^2的电缆(442A),电缆用量如下:
1. 5x240mm^2(530A) 5632米
2. 5x95mm^2 (282A) 或5x70mm^2 (231A) 900米
根据电缆厂家所报价格(铜芯电缆均价0.525/1米*1mm^2),
5x240mm^2价格为630元/米,
5x185mm^2价格为487.5元/米,
5x95mm^2价格为249.5元/米,
5x70mm^2价格为183.75元/米,
3#厂房使用电缆总价为:
使用5x240mm^2和5x95mm^2的电缆的总价
5632 * 630 + 900 * 249.5 = 3548160 +224550 = 377,2710
降一档使用,使用5x185mm^2和5x70mm^2的电缆的总价
5632 * 487.5 + 900 * 183.75 =2745600 +165375 =291,0975
总结:3#厂房使用母线槽方案总价为200万元,基本是交钥匙工程。使用电缆方案的总价为377.2万元,若考虑成本,降低一档容量,其总价不低于290万元。电缆需要在车间挖地沟(至少W800 X D1000),自己施工,日后隐患多,寿命短。考虑到32根5x240的电缆与电柜的连接,低压电柜还得增加一倍。所以使用母线槽的方案成本远远低于使用电缆的方案。
